PM2.5(XH)新风换气机

名称:PM2.5(XH)新风换气机

详细信息

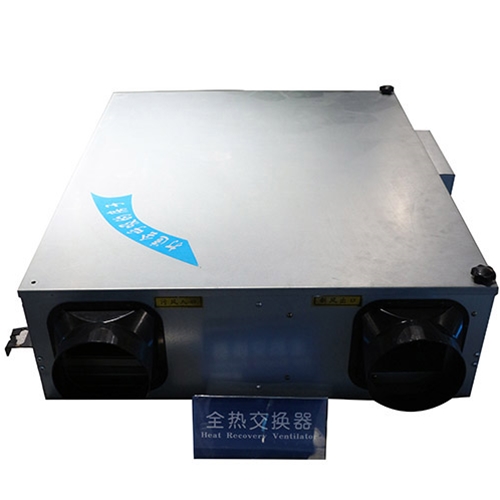

PM2.5(XH)新风换气机

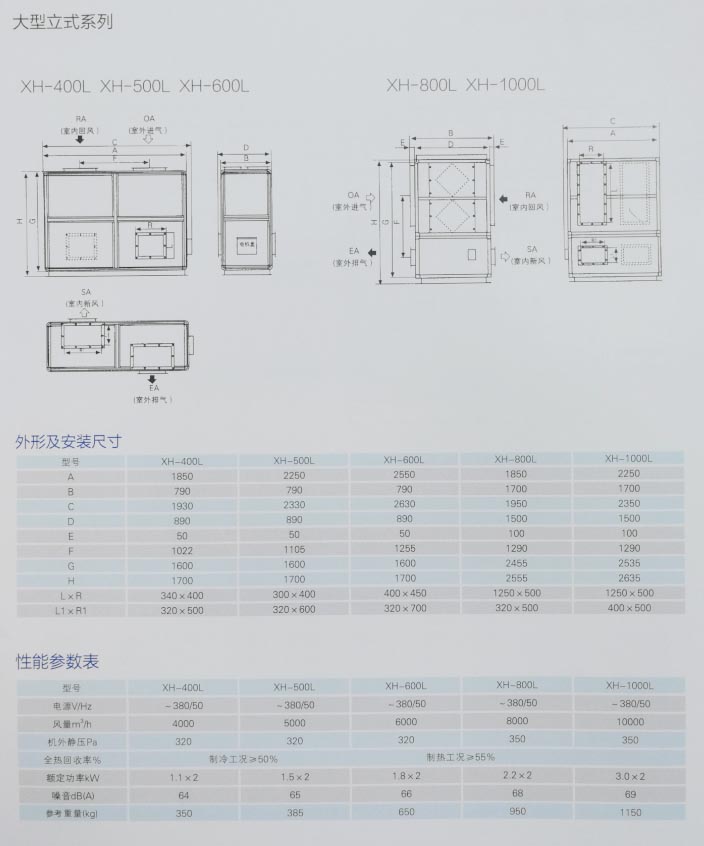

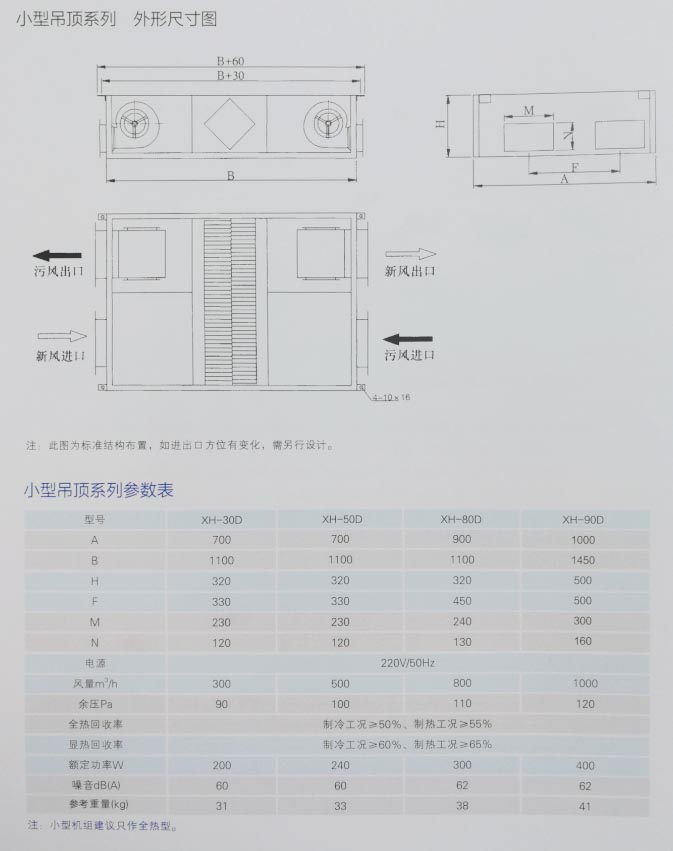

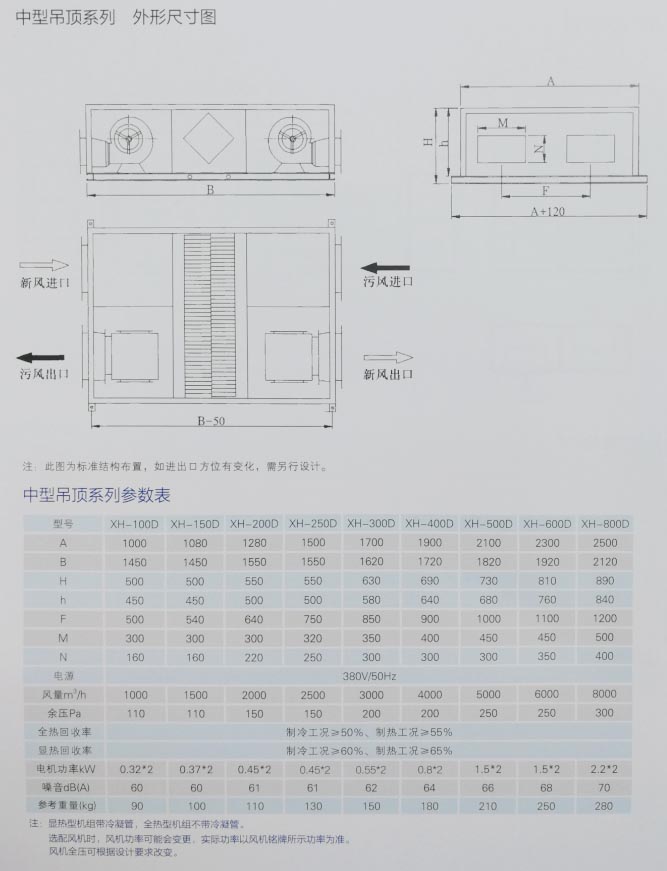

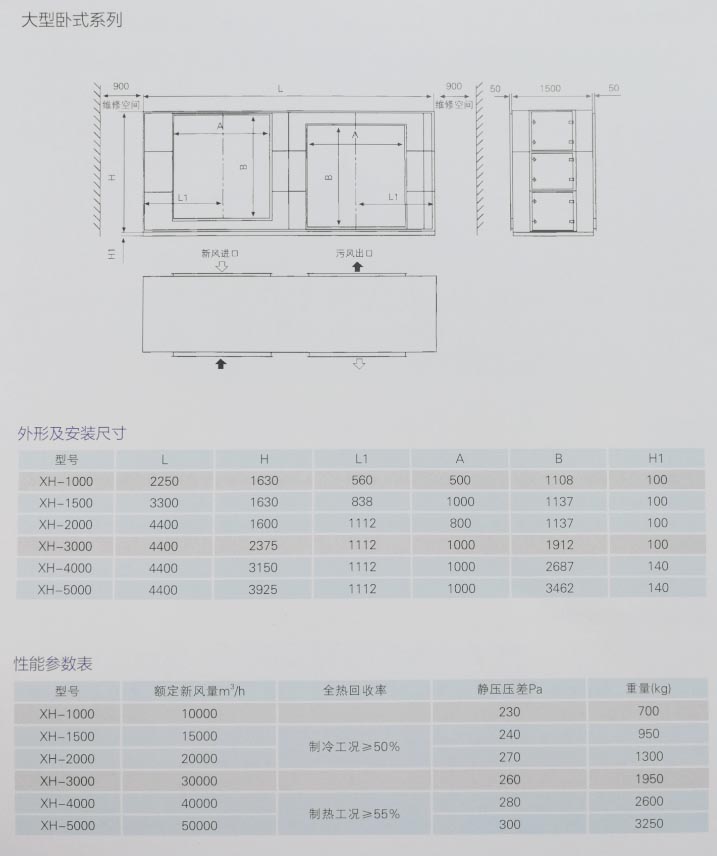

PM2.5(XH)新风换气机根据安装方式分为吊顶式、立式、卧式,我公司还可根据用户需要,设计生产非标产品,大限度地满足客户和市场的需要。 本公司生产的PM2.5(XH)新风换气机采用板翅式换热器,改种类型板翅式换热器属于一种空气与空气直接交换的静止型换热器,它不需要通过中间媒质进行换热,也没有转动系统,因此,静止型板翅式换热器(也叫固定式换热器)是一种理想的能量回收设备。静止型板翅式换热器是在其隔板两侧的两股气流存在温差和水蒸气分压力差时,进行显热或全热回收的。

    在板翅式换热器中,两股气流呈交叉形流过换热器。显热换热器的隔板是非透过性的、具有良好导热特性的材料,一般多为铝质材料。全热交换器是一种透过型的空气——空气热交换器,其间隔板是由经过处理的、具有好传热透湿特性的材料构成。温度(显热)的交换机理是介质两侧流过不同温度的空气时,热量通过传导的方式进行交换。全热交换器中湿度(潜熱)的交换通过下述两种机理进行:

    ① 通过介质两侧水蒸气分压差进行湿度交换。

    ② 高湿侧的水蒸气被吸湿剂吸收,通过纸纤维的毛细管作用向低湿侧放出。

板翅式热回收器:

A、静止式热交换器 ,为了易于布置机内的气流通道并缩小整机的体积,中小型新风换气机采用了平板交叉静止式热交换器,其工作原理是:冷、热空气的运动方向相互垂直,在热交换器内气流属于湍流边界层内的对流换热性质,有高的热交换效率。

B、显热交换器和全热交换器,显热交换器由铝箔材料制成,温度传导率高、寿命长,适合于室内外温度差大湿度差小的地区。全热交换器由专用纤维采用特殊工艺制成的纸张构成,这种材料具有透湿率高、气密性好、抗撕裂、耐老化的特点。全热交换器适合于室内外温度差小湿度差大的地区。

PM2.5(XH)新风换气机参数换算

某计算机房面积S=65㎡,净高=3米,人员n=25人,若按每人所需新风量计算,取每人所需新风量q=30m3/h,则总新风量Q1=n×q=25×30=750m3/h;若按房间新风换气次数计算,取房间新风换气次数p=4次/h,则新风量Q2=p.s.h=4×65×3=780m3/h;由于Q2>Q1故取Q2作为设备选型的依据;结合产品型号,可选用本公司的XH-80D全热交换产品。

注:房间体积计算公式:体积=长×宽×送风口以下的高度

应选用的新风换气机台数=房间体积×要求换风次数/单台新风换气机额定新风量

设计注意事项

1、为使环境对流畅顺,系统排风量=新风量。

2、建筑空间体积大小:住室内人的呼吸活动带为2.4m垂直高度;商业建筑内人的呼吸活动带为4.5m的垂直高度,呼吸带占整个空间的体积比约为0.26~0.47.

3、住宅、办公建筑其新风量不小于30m3/h.p。综合考虑换气次数和少新风量两个因素,取两者计算大新风量作为选型依据。

4、体育场馆、大会议厅、影院等可根据上座率结合换气次数确定新风量选型,人停留3小时以下的,按50%上座率确定新风量。

5、对于大型商场等中央空调系统共空间,按中央空调系统送风量的30%确定新风量进行选型。

风道设计要求

1、要使设计的风道达到低的风阻和噪音,新风输出口与主机之间、排风输出口与主机之间采用消声器或帆布软连接。

2、对于吊顶机,吊杆上必须安装弹簧减振器或橡胶减振器。

3、室内隐蔽吊装时,必须预留维护、检修口。

4、主机与主风管应保持3-5℃陂角,主机位置保持略高。

5、金属风管必须作保温处理。

6、PVC管、橡胶波纹管、铝箔石棉管、铝箔复合管自身具有保温性能,可直接安装使用。

7、风阀的安装:近端与末端处主风管与支风管交接处必须安装风量调节阀,管道系统中间可以使用气流导流片或风量调节阀。

8、风管与风管要用法兰连接,连接法兰应加垫橡胶密封条。

9、选择风口开启的位置:风口的开启原则上要均匀,保证室内各个地方的新风量和排风量能够得到平衡。

10、风口不宜开在以下位置:风管的转弯处,风管的尾部,风管的变径处。

另行说明:随着我公司技术水平的不断提高,对产品参数有权作出更改,恕不另行通知。
