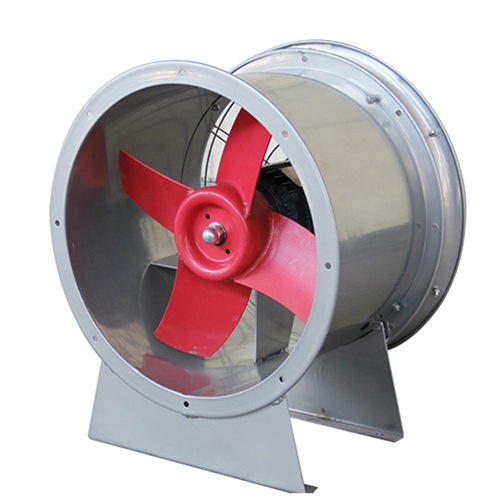

CDZ轴流风机

名称：CDZ轴流风机

详细信息

T35-11(CDZ)轴流风机

轴流式风机概述

1.1 CDZ型轴流式风机具备T35-11轴流风机特点，同时将叶片设计成宽型前掠式，等栅距结构，可减少气流在叶片表面上的分离及气流涡旋的形成，降低风机内气流的二次损耗，减少了声源的空气动力噪声，气流稳定。

1.2 风机叶轮直径由250～1120mm共十四个规格，每一规格风机叶片都为4片，风量760～60000m3/h，风压50～500Pa。

1.3 按外形结构分：壁式、岗位式、管道式。

按使用环境分：

普通型：适用于非易燃、易爆及无腐蚀性气体的环境中。

防腐型：叶轮、机壳为玻璃钢，适用于含有腐蚀性气体的环境中。

防爆型：电机为隔爆型、叶片为铝合金，适用于易燃易爆气体环境中，防爆等级为EXd11BT4.

1.4为适应不同场所噪声的要求，风机均可配不同长度的消声器，也可将分级做成包覆式。

2、轴流式风机工作条件

工作温度：-20～+40℃；

湿    度：小于90%；

介质条件：

常规型：非腐蚀、非易燃、易爆气体（含尘量不超过100㎎/m3）。

防爆型：非腐蚀含有易燃易爆气体（含尘量不超过100㎎/m3）。

防腐型：有腐蚀性气体（无任何粉尘）。

工作电源：三相、380v/50Hz(小功率风机可做成单相220v，请订货时注明)。

3、轴流式风机应用

CDZ系列超低噪声轴流风机可广泛应用于工矿企业、宾馆、饭店、博物馆、体育馆等通风换气场所适用于管道加压、送风和排风机高层建筑、一般建筑的通风换气之用。

4、轴流风机配置

4.1标准配置

※ 叶轮；  ※ 电机；  ※ 机壳（风筒、电机支架）；  ※ 底脚。

4.2 备选件及附件（订货注明是否购买）

※减振设备；  ※控制箱； ※网罩； ※对接法兰； ※百叶风口。

5、轴流风机加工工艺

5.1 风机叶轮为钢制，轮毂液压拉伸成型，叶片冲压后液压成形，叶片与轮毂焊接装配成形。叶轮经静、动平衡校正，平衡精度不大于G5.6级。

5.2外筒法兰为采用整体翻边旋压而成。

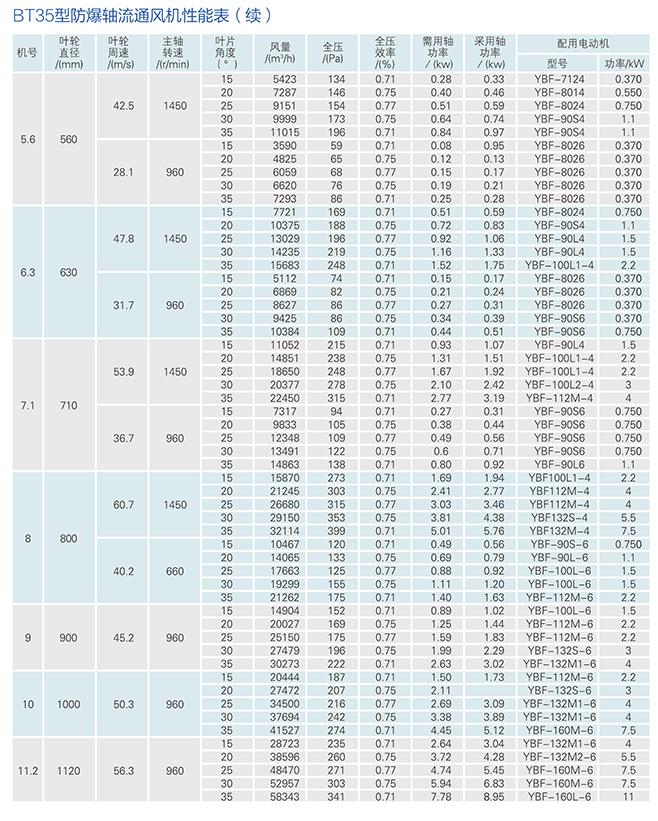

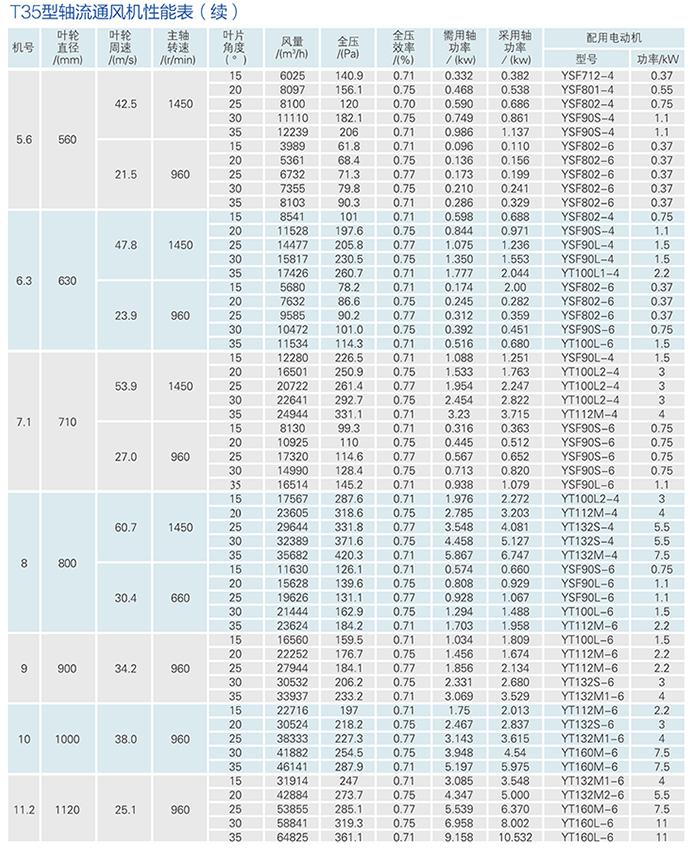

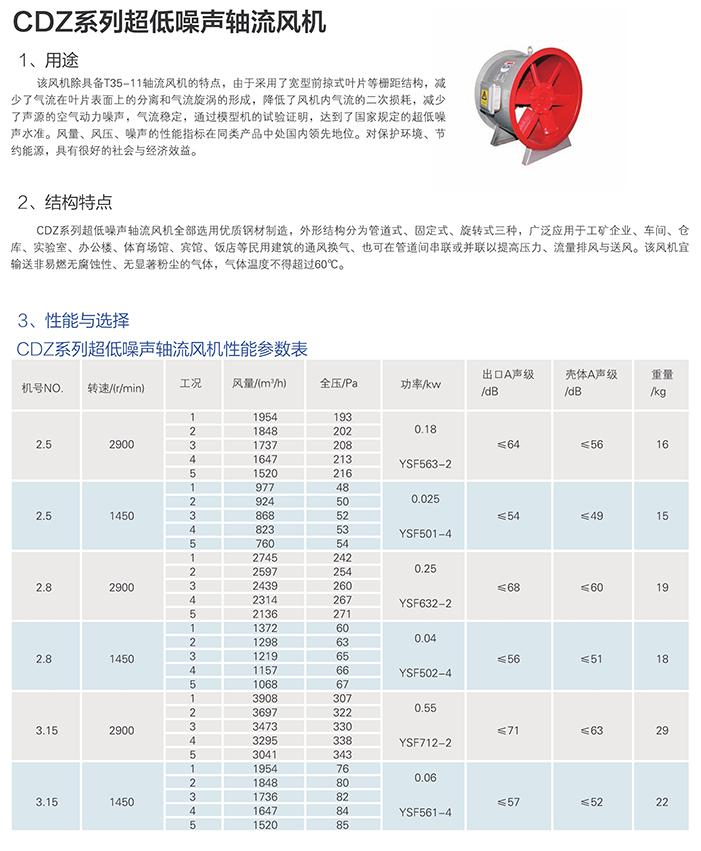

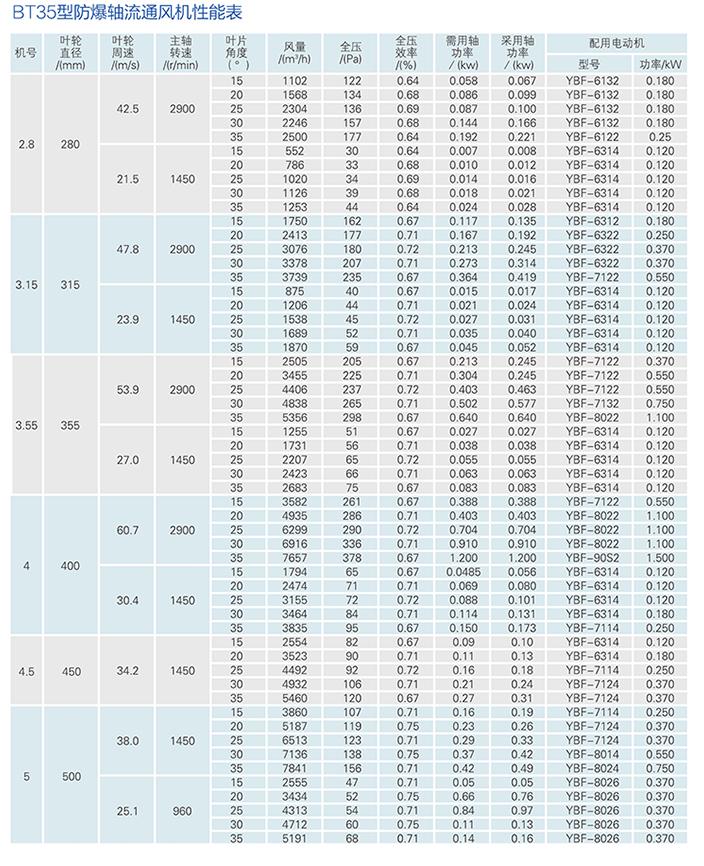

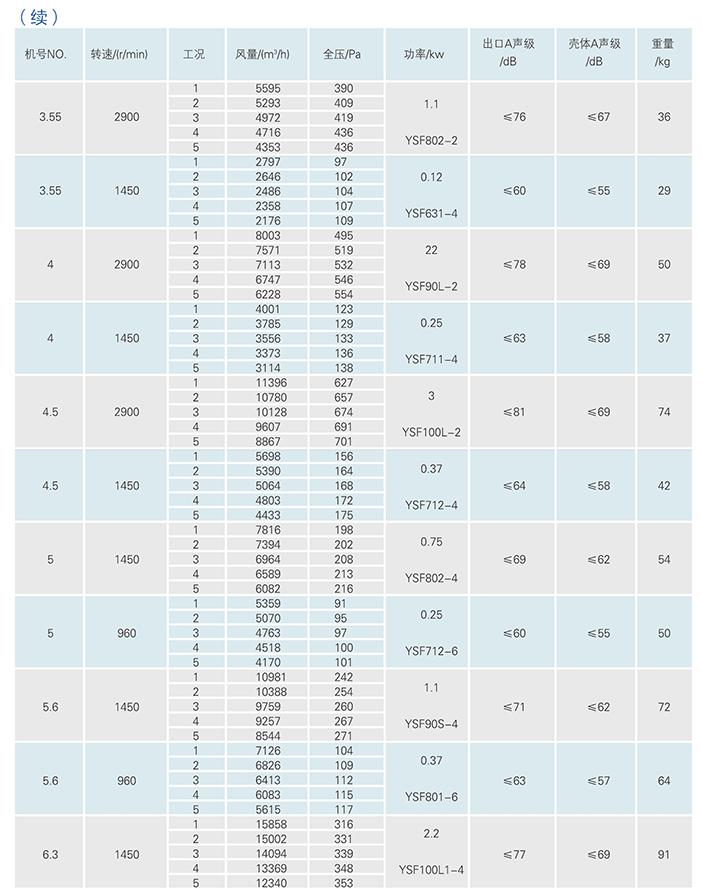

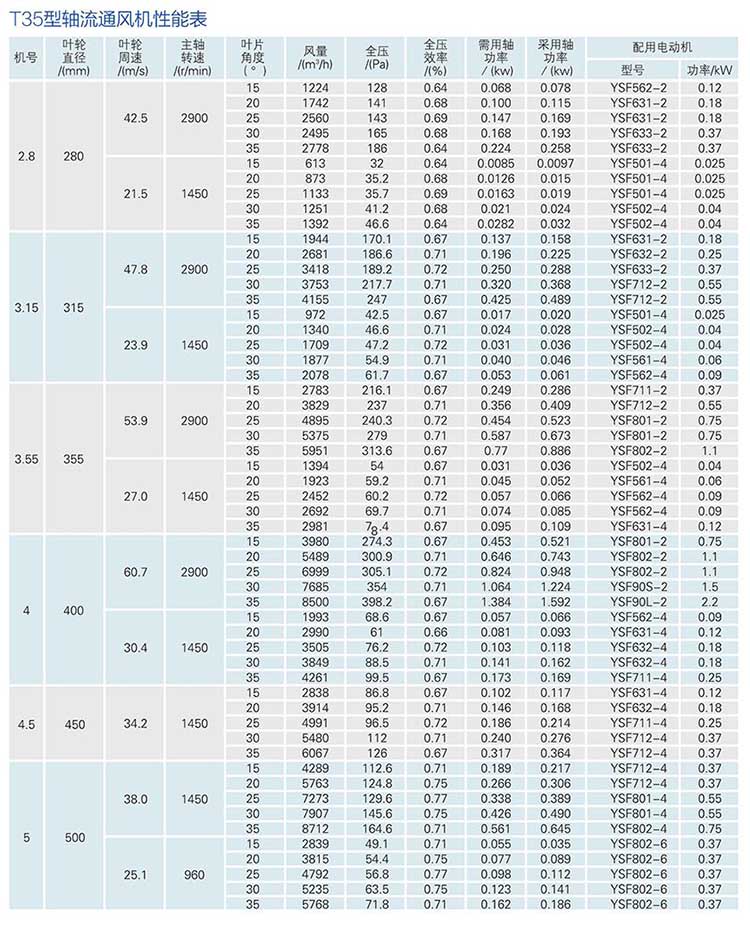

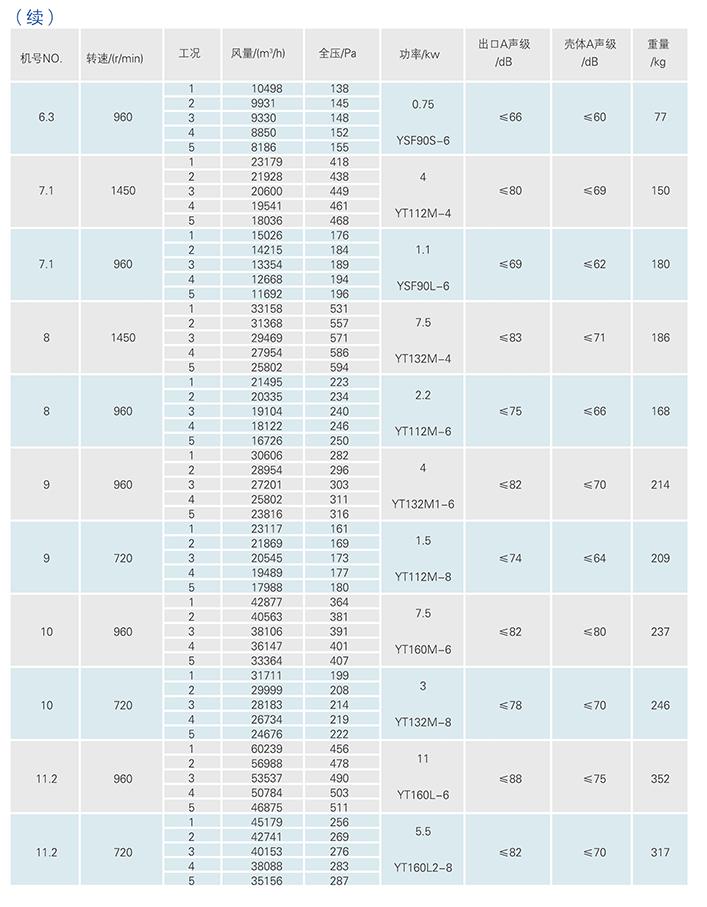

6、轴流风机性能表
