HTFC柜式离心排烟风机箱

名称:HTFC柜式离心排烟风机箱

详细信息

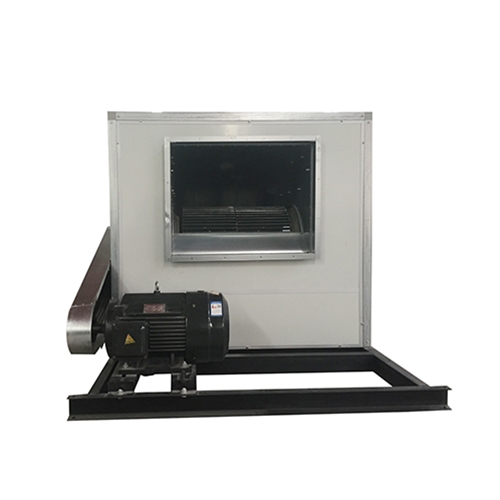

HTFC柜式离心排烟风机箱

本公司生产的HTFC系列低噪声柜式(两用)离心风机即HTFC柜式离心排烟风机箱通过3C认证

特点:一机两用(通风及排烟),具有风量大,转速低、运行平稳、噪声低、结构紧凑、安装方便。

用途:宾馆、饭店、礼堂、影剧院、地下室、厂矿企业的车间、办公楼与需要通风换气的场合使用。

规格:

风机箱规格:9#~36#,

风量:850~90000m3/h,

风压:100~850Pa

HTFC(DT)系列低噪声消防(两用)柜式离心风机箱是上海交通大学设计研制成功的一种高效率、低噪声箱式离心风机。产品由低噪声前倾多翼离心风机、电机轴承、传动件、消声型箱体等组成,根据安装位置的不同,提供12种不同角度的进出风口位置,以满足用户不同安装环境的需要。根据消防与通风的不同要求分A式和B式两种类型,A式电机装在箱体外,用于消防排烟,并经消防装备监督质量检验中心按GA211-2009《消防排烟风机耐高温试验方法》进行耐高温试验,能在300°C高温条件下连续运行60分钟以上;B式电机装在箱体内用于通风换气。

风机按直径分为9-36十二种规格,系列风量为1650-85000m3/h,全压为180-1000Pa。HTFC型柜式离心风机经不断的改进和开发,现可分为I、II、III、IV四种类型,其中I、III型为单速型。II、IV型为双速,配用双速电机,实现两档调速,可满足用户对不同工况点性能调节的需要。风机也可配用变频电机和变频控制器,实现变频调速,建议调节频率锁定在25HZ~50HZ.

为适应防爆环境需要,风机可做成防爆风机,防爆等级为EXd II BT4,适应于易燃、易爆气体的场所。

为适应不同场所的要求,风机均可配不同长度的消声器,也可将风机消声型箱体加厚,以降低风机噪声。

风机可加配初效、中效或高效过滤器,以提高空气的清洁度,配置过滤器时应考虑实际压力损耗,并需适当增加风机箱体长度。

HTFC柜式离心式风机箱工作条件

工作温度:-20~+40℃(可连续转动);

耐 高 温:100℃(可连续运转20小时);

        300℃(可连续运转60分钟);

湿    度:小于90%;

介质条件:空气;

工作电源:三相、380v/50Hz。

HTFC柜式离心风机箱配置

标准配置

1、叶轮

2、机壳(机壳、集流器、支架)

3、电机

4、轴承(带壳)

5、主轴

6、皮带轮、皮带

7、皮带罩(仅限A式)

8、消声型箱体

9、电机调节轨道

10、进出口法兰

备选件及附件(订货时注明是否购买)

1、减振设备

2、消声器

3、过滤器

4、控制箱

5、对接法兰

6、电机防雨罩(仅限A式)

HTFC柜式离心式风机箱加工工艺

风机叶轮、机壳为优质镀锌板,全部模具化生产,采用铆接、咬接等手段,表面清洁平整、不存在焊接变形的现象。

风机消声型箱体采用框架、箱板拼装设计,框架采用优质的金属冷弯机组一次拉伸而成(也可根据用户需求采用铝合金型材),箱板为彩涂板,表面整洁美观、耐腐蚀性强,内层为镀锌消声微穿孔板,夹层超细玻璃棉,可进一步降低噪声。产品可进行拆装,现场安装。

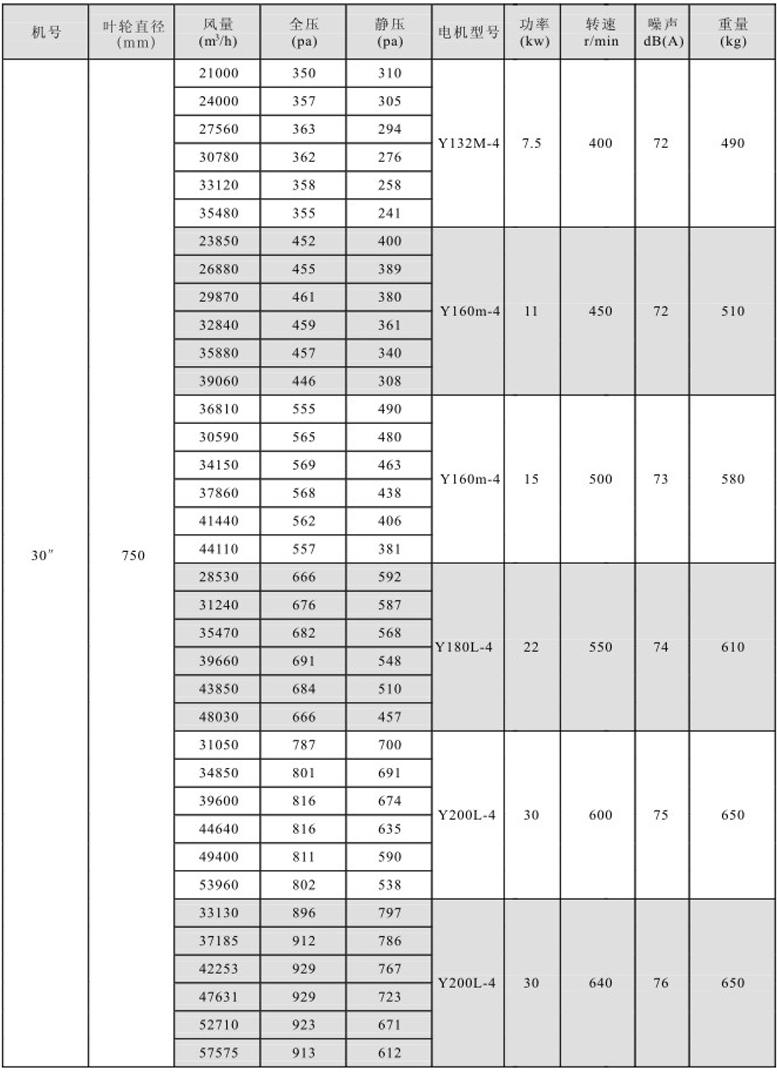

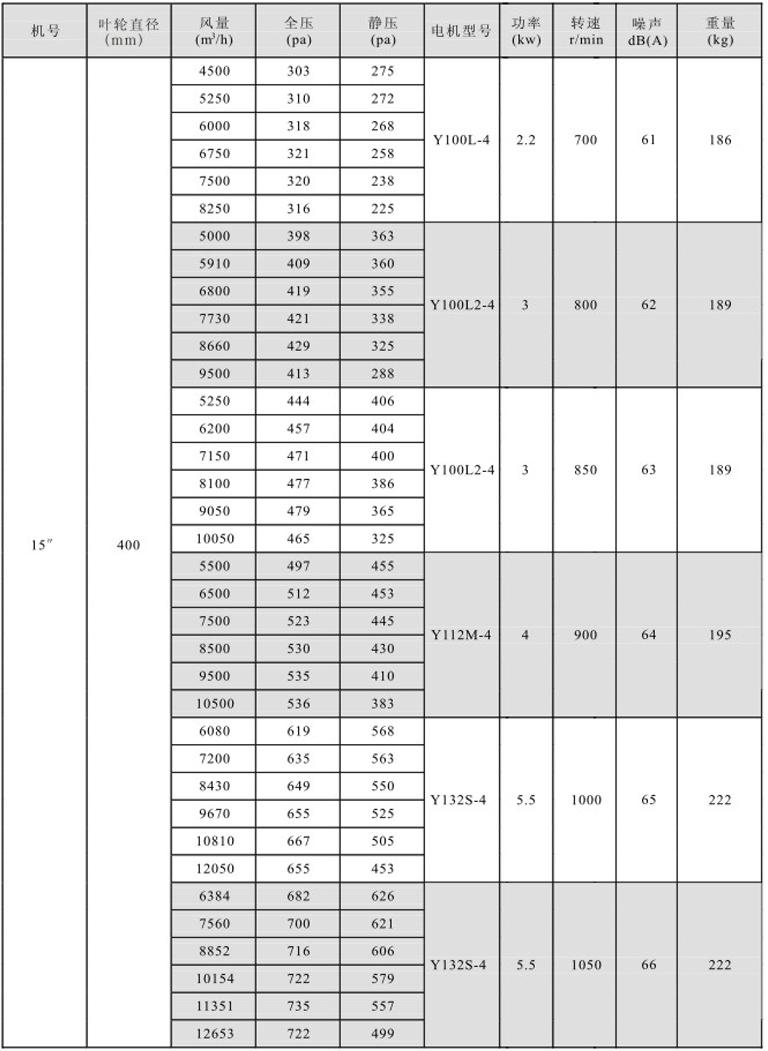

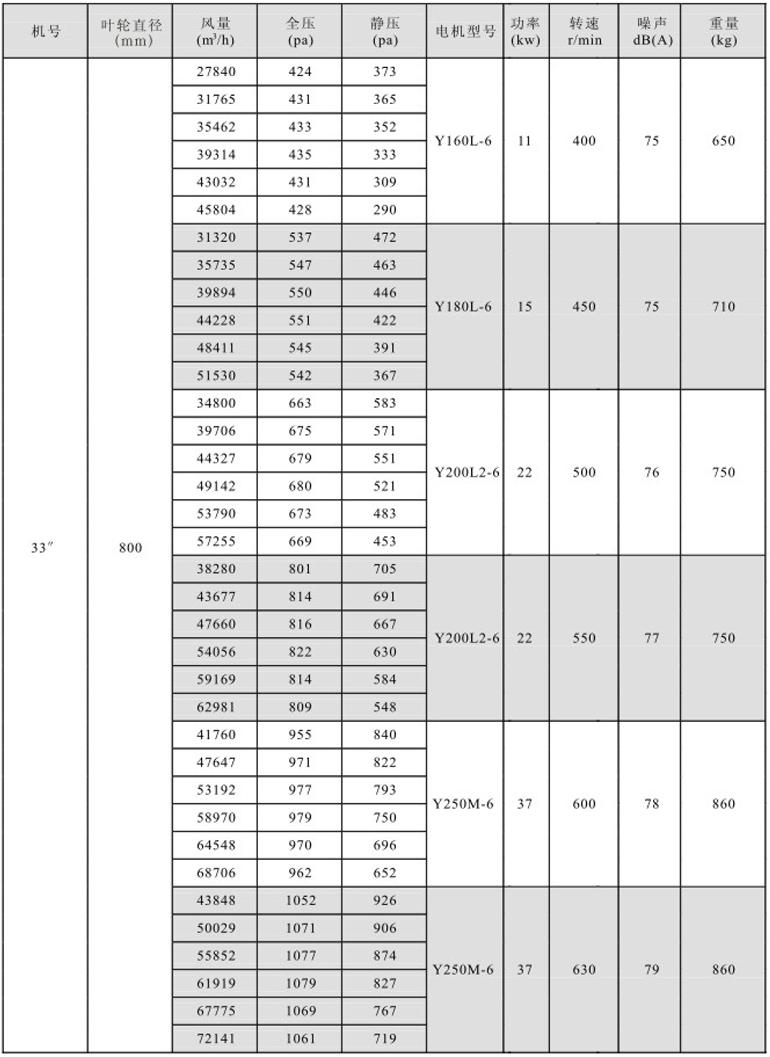

HTFC柜式离心单速排烟风机箱参数

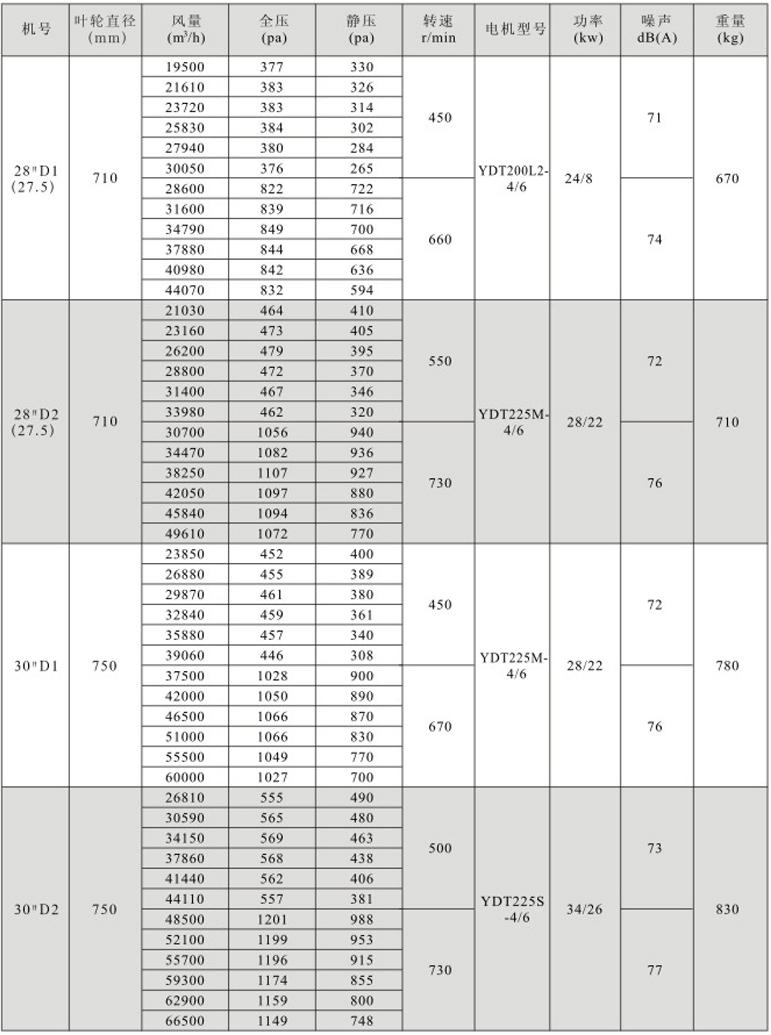

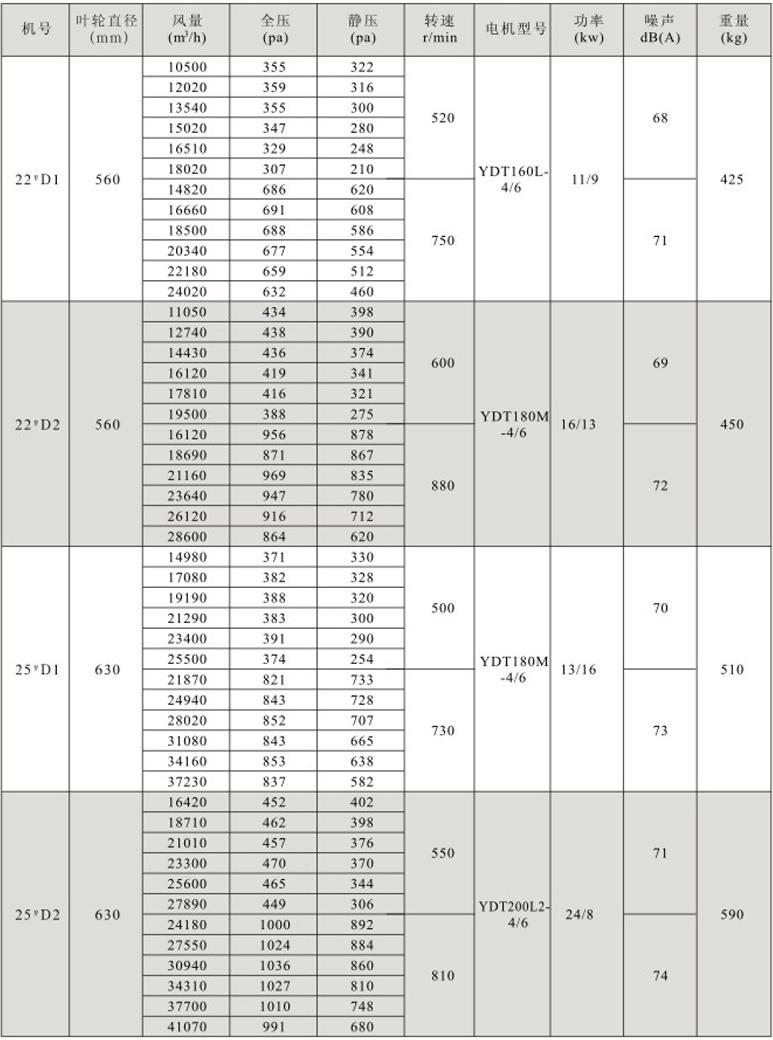

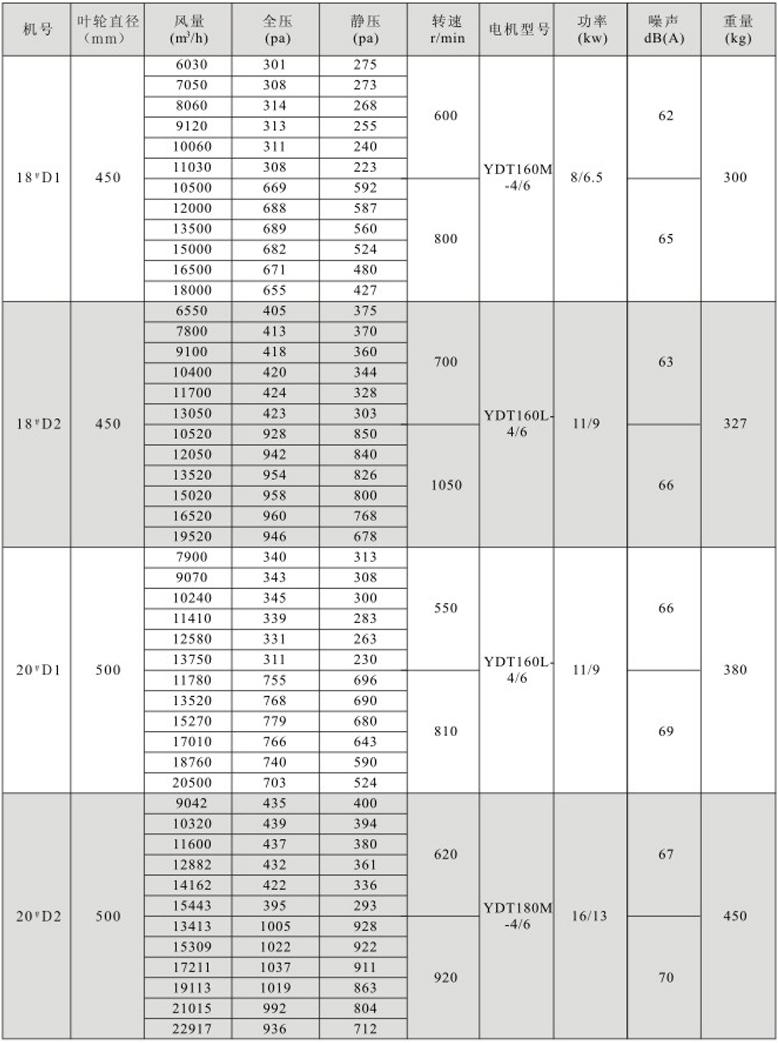

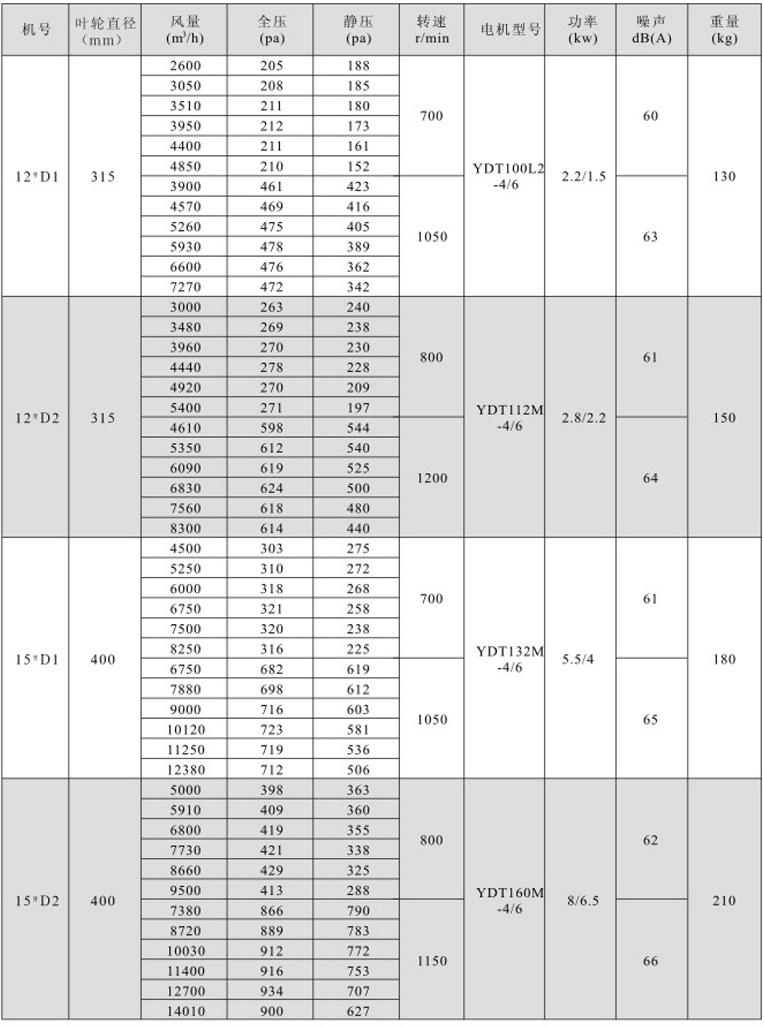

HTFC柜式离心双速速排烟风机箱参数
