防火阀风阀系列

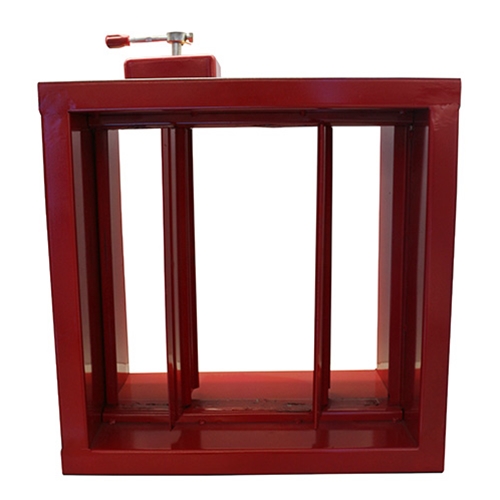

PYF-1排烟阀

名称:PYF-1排烟阀

详细信息

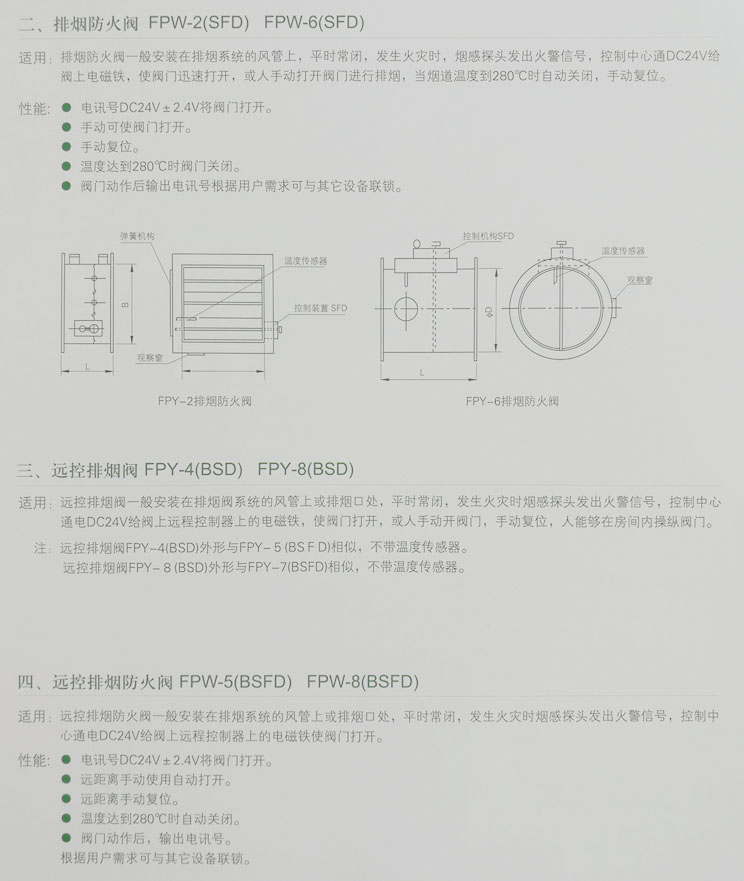

PYF-1排烟阀主要功能▪特点

① 用于排烟系统中,平时呈常闭状态

② 火灾排烟时控制中心DC24V电动开启或现场手动开启阀门,输出动作信号联锁启动排烟风机

③ 手动复位

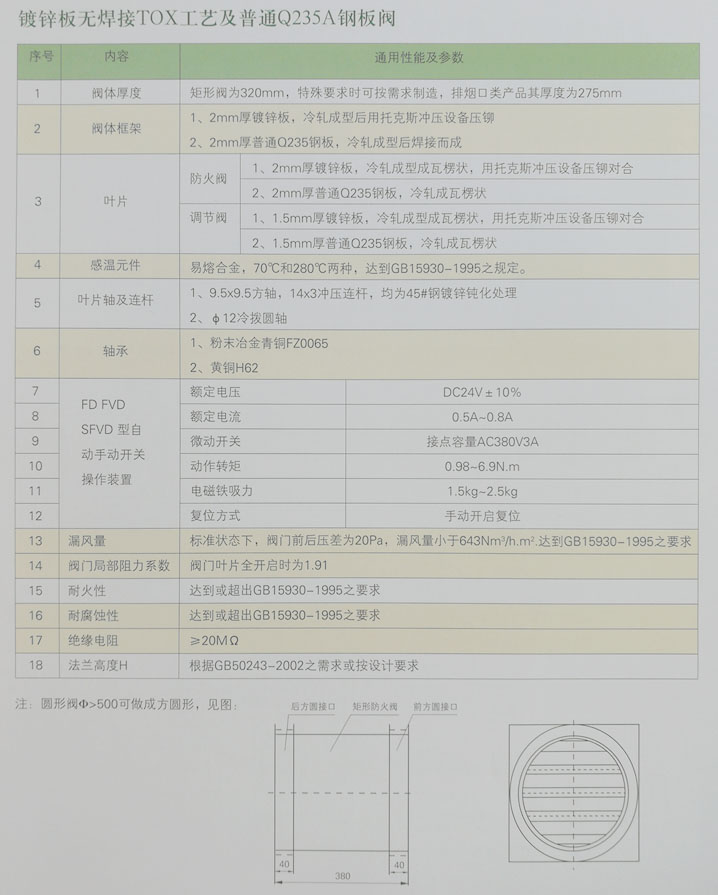

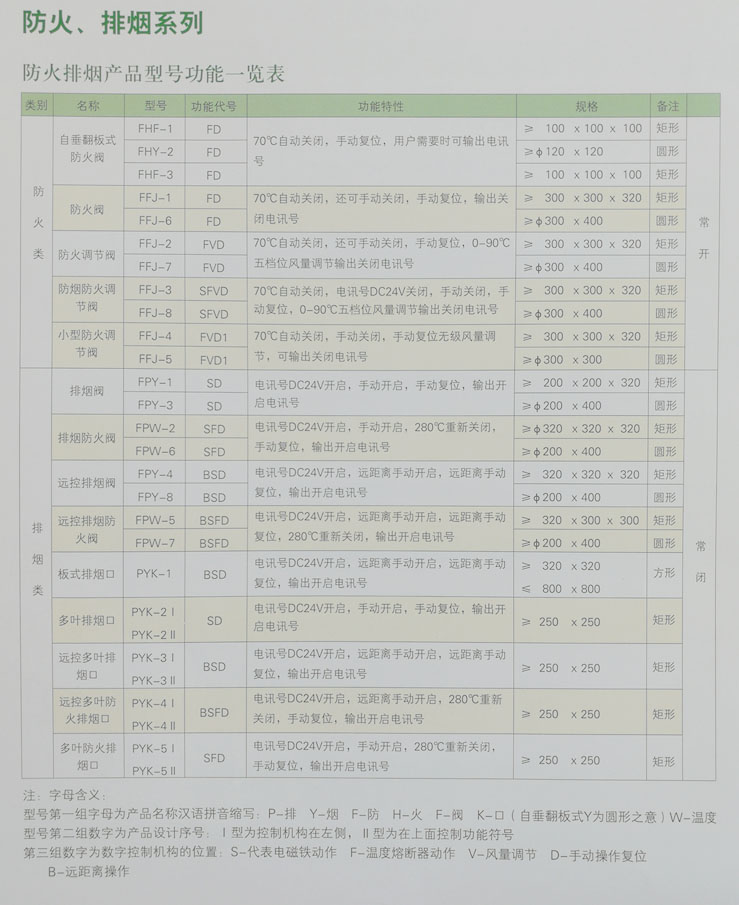

主要技术参数

① 动作电压:DC24V

② 动作电流:≤0.7A

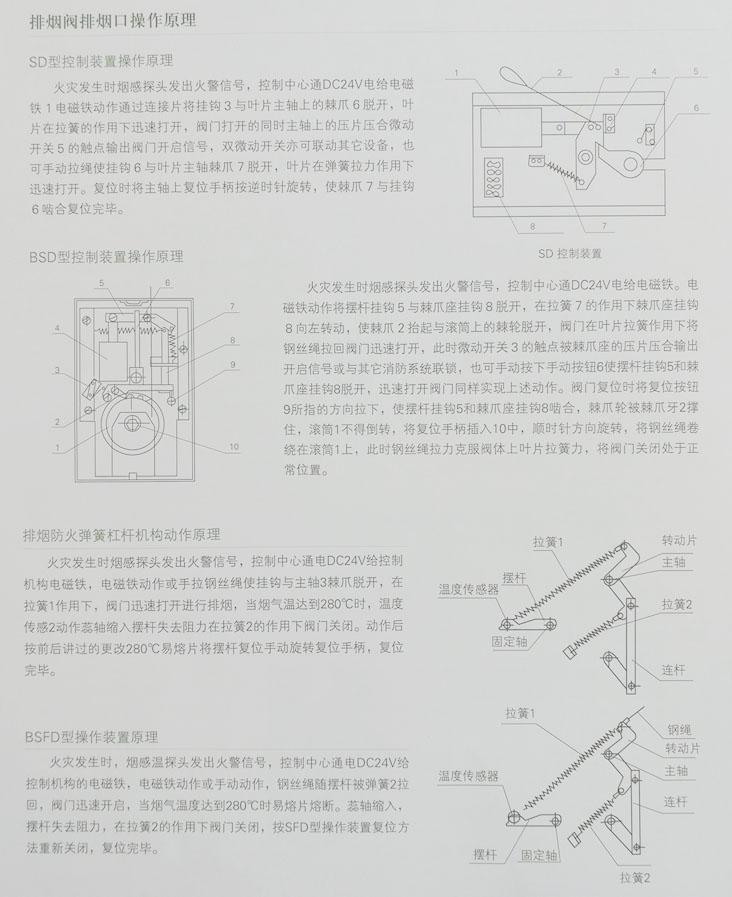

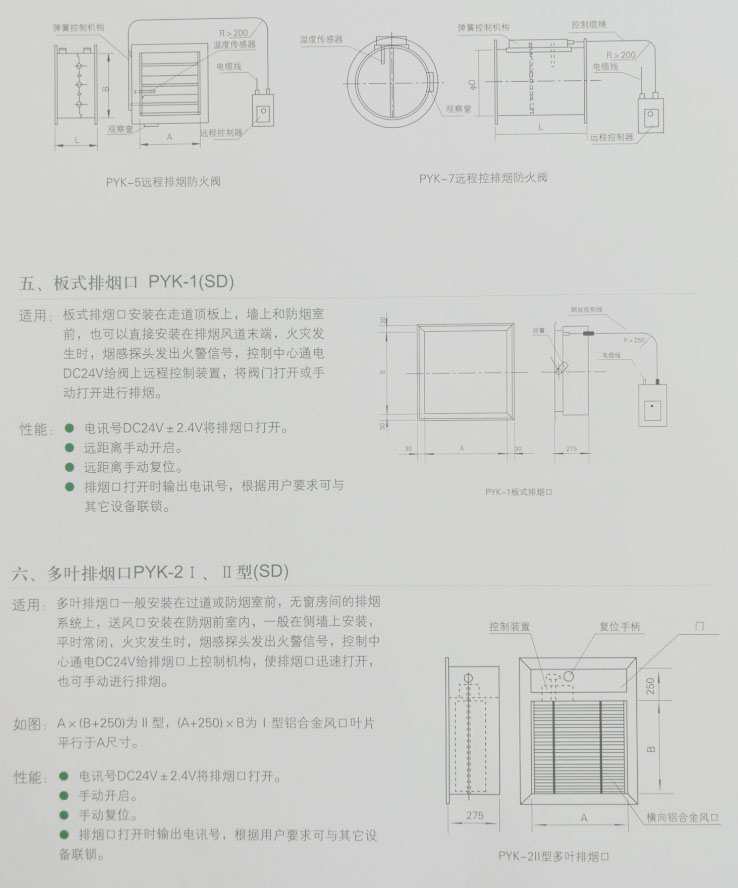

阀门结构

主要部件:阀体、叶片、轴、轴套、执行机构

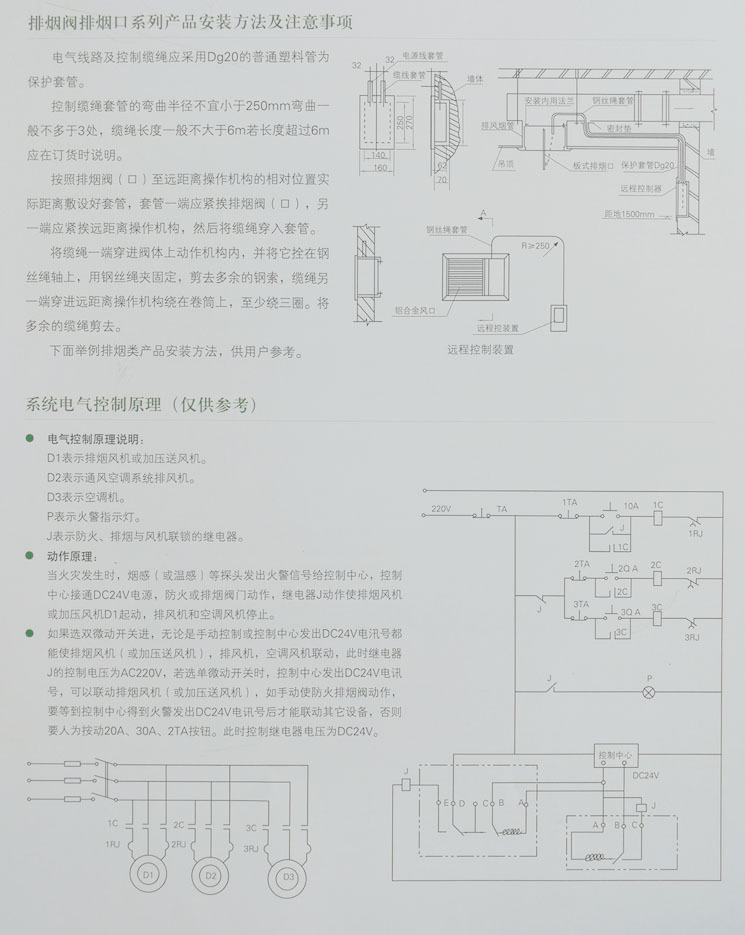

电气接线原理示意图

说明:(1)、(2)为DC24V电源(1)为(+)

(2)、(3)为阀门动作信号

(4)、(5)为联锁控制线(常闭、无源)

(5)、(6)为联锁控 线(常开、无源)

PYF-1排烟阀安装及注意事项:

1、安装阀体之前应先检查阀门外框及操作机构是否完好,动作是否灵活,确认阀门各方面都正常之后,再进行安装。

2、阀体安装前,应注意在阀门周围,特别有阀门操作机构一侧,应予留出位置,一般应不小于350 mm的净空间,以便于定期的动作实验和检查。

3、阀门在吊顶内安装时,在观察和操作机构的下方应设有检查门孔,一般尺寸不小于450×450mm,如在条件有限时,吊顶检修孔也可减至400×400 mm。

4、阀门在安装之前或在安装后的使用过程中,应定期进行启闭动作实验,建议每半年至一年进行一次,并做好记录。动作实验包括:电动启闭是否灵活;防火阀、排烟阀使用电信号或手动是否动作,动作后电信号输出情况。

5、不得将其它任何外力加在阀门上,宜有单独的支吊架,一避免阀门在外力影响下产生变形,影响阀门的动作功能。

6、电气线路及远程控制钢索应采用Dg20的普通塑料管为保护套管。 控制钢索套管的弯曲半径不宜小于250 mm,弯曲一般不多于3处。(钢索长度一般不宜大于6m,若长度超过6m,订货时应另加说明。)在条件许可的情况下,一般采用近距离控制为宜。
