防火阀风阀系列

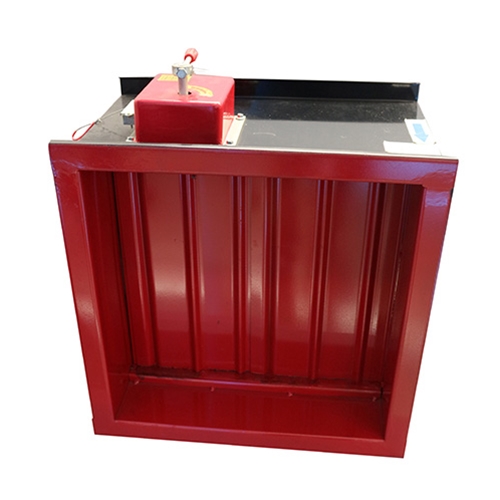

FHF-1防火阀

名称:FHF-1防火阀

详细信息

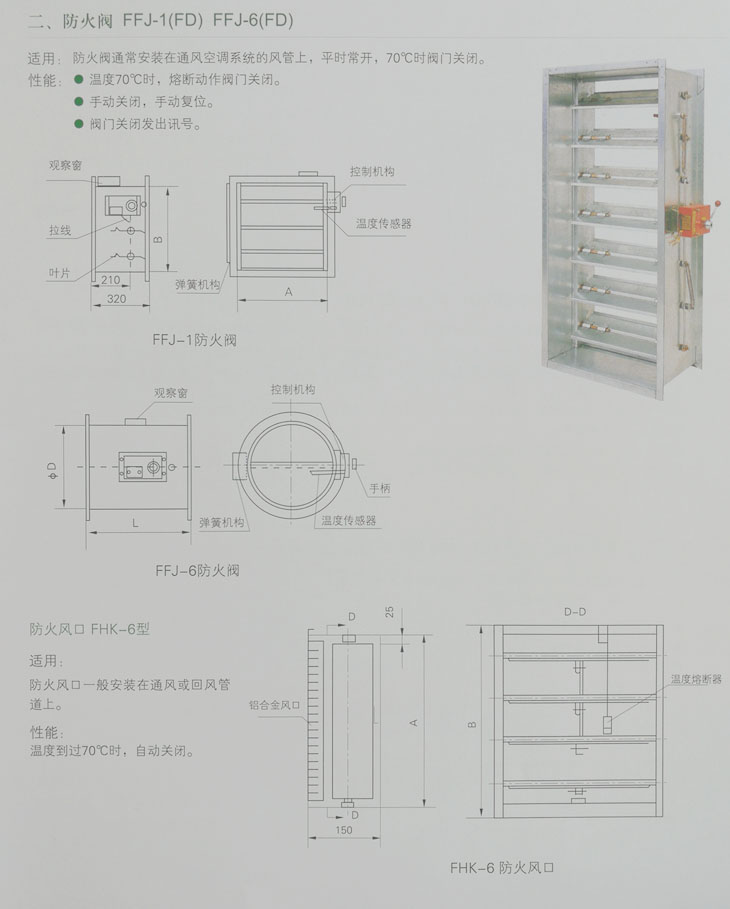

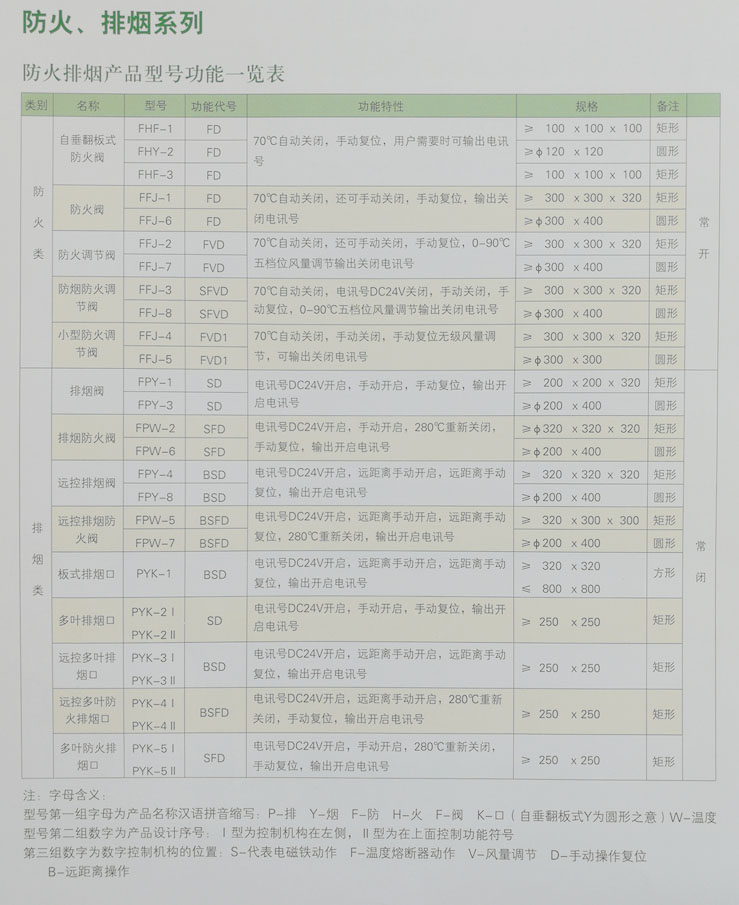

FHF-1防火阀产品概述

FHF-1防火阀安装在通风、空调系统的送、回风管路上,平时呈开启状态,火灾时当管道内气体温度达到70℃时,易熔片熔断,阀门在扭簧力作用下自动关闭,在一定时间内能满足耐火稳定性和耐火完整性要求,起隔烟阻火作用的阀门。阀门关闭时,输出关闭信号。

产品名称:防火阀

优点:

1、漏风量低,气密性能好.

2、电动开启消耗电流小.

3、防腐性能强,使用寿命长。

4、执行机构驱动灵活。反馈、联锁信号准确。

FHF-1防火阀主要功能▪特点

1、用于空调通风及送、排风系统中,平时呈常开状态。

2、当阀门内温度达到70℃熔断器动作阀门自动关闭,输 出动作信号联锁信号。

3、控制中心DC24V电动关闭或现场手动关闭,输出动作信号及联锁信号。

4、手动复位

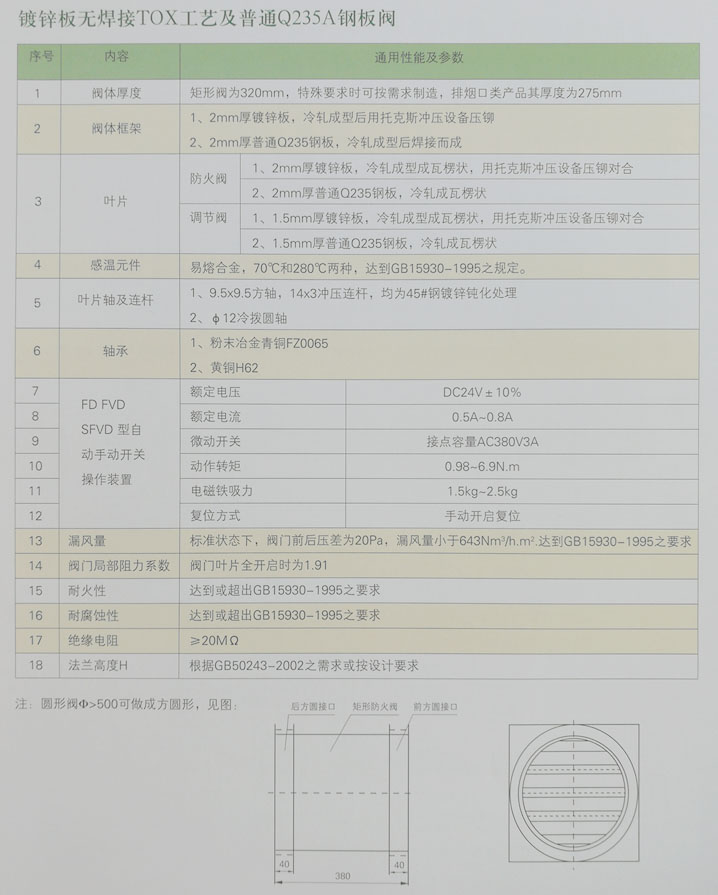

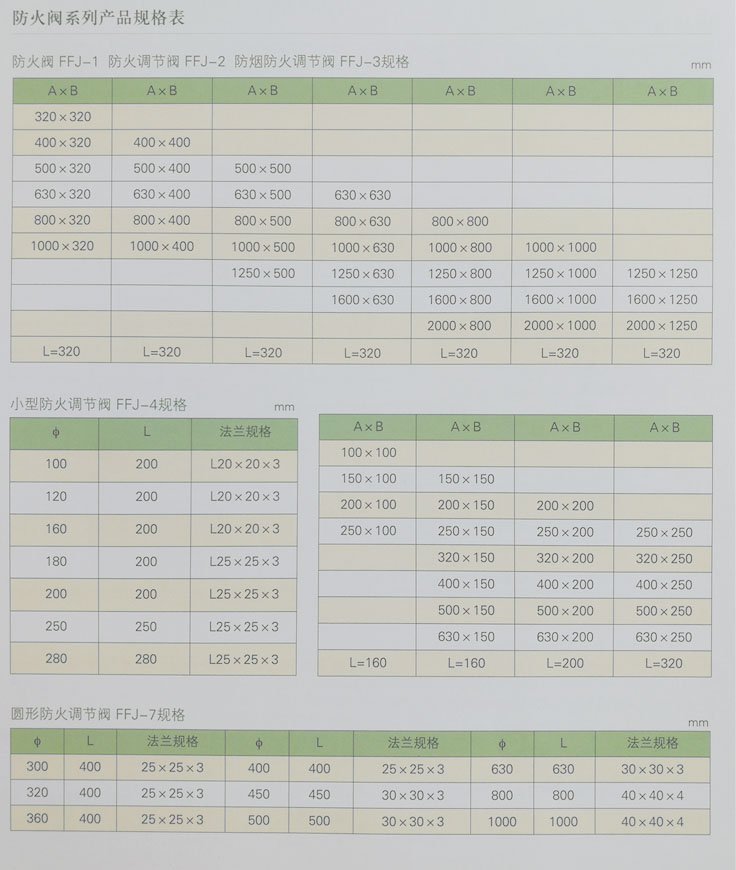

主要技术参数

1、温感器动作温度:70℃

2、动作电压:DC24V

3、动作电流:≤0.7A

4、耐火时间:1.5h

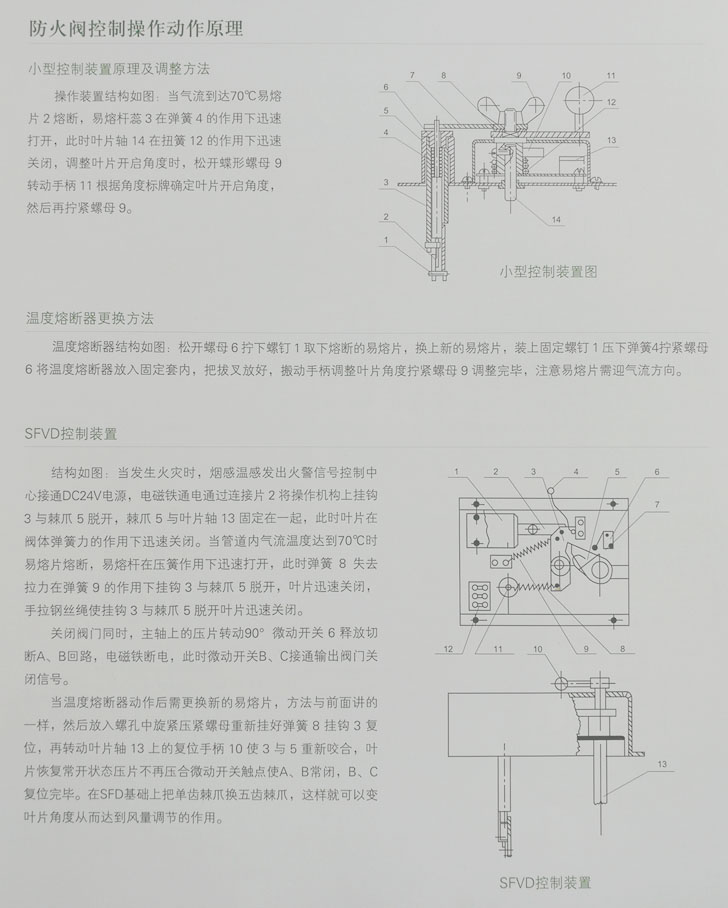

阀门结构

主要部件:阀体、叶片、轴、轴套、执行机构

适用场所

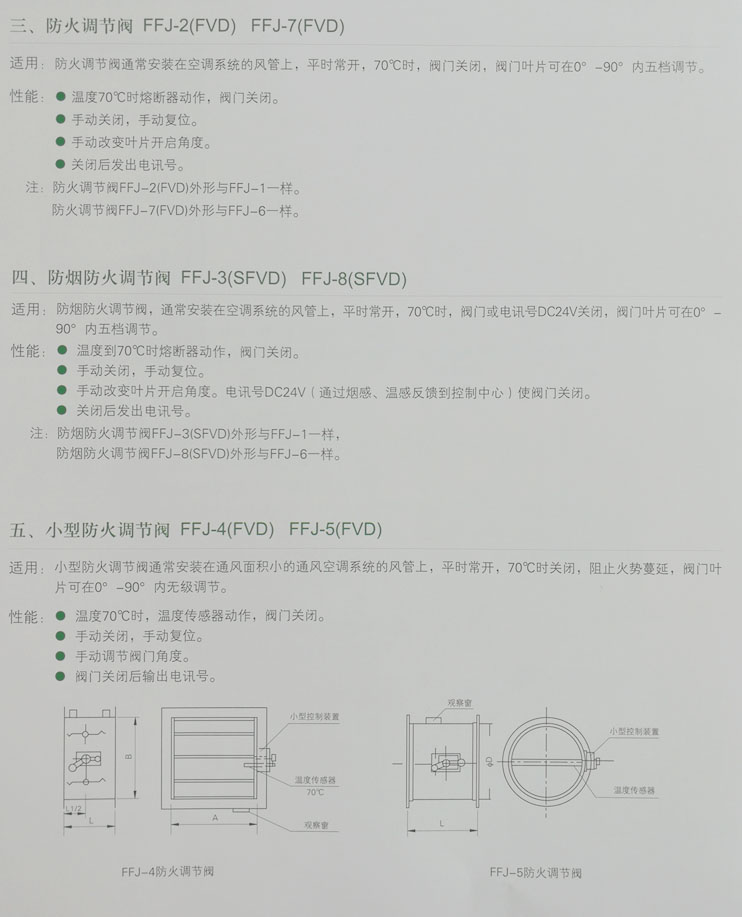

FHF-1防火阀通常安装需要调节风量的通风空调系统的风管上,适用于水平或垂直气流的风管。 防烟防火调节阀通常安装在需要调节风量或需要用电信号控制阀门关闭的通风空调系统的风管上。适用于水平或垂直气流的风管。

性能特点

输入DC24V电信号、电磁铁动作,阀门自动关闭。

70℃ 温感器动作,阀门自动关闭。

手动关闭。

输出关闭信号或联锁控制信号。

手动调节叶片角度,五档调节风量。

工作电压:DC24V+10%,-15%。

工作电流:≤0.3A。

温感器为70 ℃ 易熔片。

漏风量:符合标准(见检验报告)。

绝缘电阻:>20M   耐火时间>90min

耐腐蚀性能和动作可靠性符合国家。

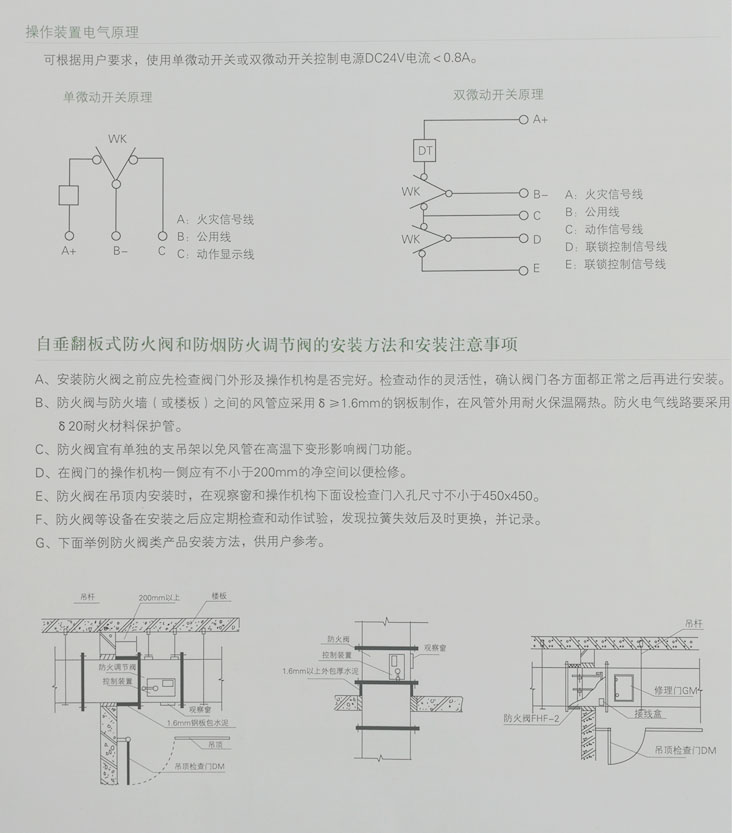

电气接线原理示意图

说明:(1)、(2)为DC24V电源(1)为(+)

     (2)、(3)为阀门动作信号

     (4)、(5)为联锁控制线(常闭、无源)

     (5)、(6)为联锁控制线(常开、无源)

防火系列阀门安装及注意事项

1、安装阀体之前应先检查阀门外框及操作机构是否完好,动作是否灵活,确认阀门各方面都正常之后,再进行安装。

2、阀体安装前,应注意在阀门周围,特别有阀门操作机构一侧,应予留出位置,一般应不小于350 mm的净空间,以便于定期的动作实验和检查。

3、阀门在吊顶内安装时,在观察和操作机构的下方应设有检查门孔,一般尺寸不小于450×450mm,如在条件有限时,吊顶检修孔也可减至400×400 mm。

4、阀门在安装之前或在安装后的使用过程中,应定期进行启闭动作实验,建议每半年至一年进行一次,并做好记录。动作实验包括:风量调节阀手动、电动启闭是否灵活;防火阀、排烟阀使用电信号或手动是否动作,动作后电信号输出情况。

5、不得将其它任何外力加在阀门上,宜有单独的支吊架,一避免阀门在外力影响下产生变形,影响阀门的动作功能。

6、防火阀门与防火墙(或楼板)之间的风管应采用 δ≥2mm的钢板制作,好再在风管管外用耐火材料保温隔热。

7、电气线路及远程控制钢索应采用Dg20的普通塑料管为保护套管。

8、控制钢索套管的弯曲半径不宜小于250 mm,弯曲一般不多于3处。(钢索长度一般不宜大于6m,若长度超过6m,订货时应另加说明。)在条件许可的情况下,一般采用近距离控制为宜。
