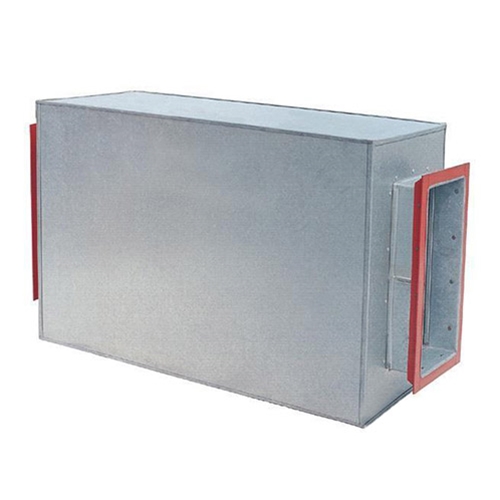

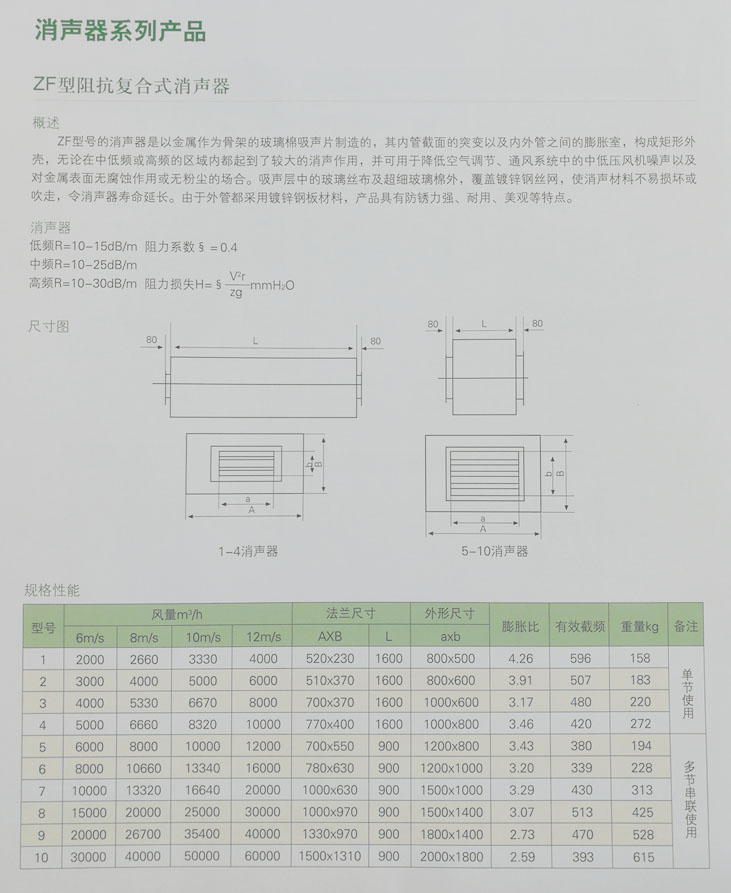

T701-6阻抗复合消声器

名称：T701-6阻抗复合消声器

详细信息

T701-6 阻抗复合消声器

T701-6型阻抗复合式消声器系列是较早空调通风系统配用的消声器系列。

T701-6系列共有十种大小不同规格，一般适用风量2000～30000 m3/h，风速为6m/s，外形断面尺寸为800(宽)×500(高)～2000(宽)×1800(高)，其中1# ～ 4# 消声器长度为1.6m

5# ～ 10#为 0.9m 。此种复合式消声器的抗性消声是由内管截面的突变（不连续）及内外管

之间的膨胀室（ 1# ～ 4#为三室串联，5#～ 10#为二室串联）作用所构成，而阻性消声则由

超细玻璃棉吸声片吸收声能以降低噪声。

T701-6型消声器系列的单位长度消声量一般为：低频10-15dB/m，中频15-20dB/m，高频20-25 dB/m，单级压力损失15-60Pa。

T701-6型阻抗复合式消声器的选用注意点：

选用消声器的风速6-10m/s为宜，最高12-14m/s；

1-4号可单级使用，5-10号应多节串联。

消声器可直接安装于风机出风口，在系统中尽量安装在靠近空调机房，消声器外壳应与风管同样作保温处理。目前由于该消声器体积较大逐渐由前面的几种系列所替代。

阻抗复合式消声器选用表 表1


型号

长度
     （mm）

断面尺寸
     （mm）

外形断面
     （m2）

法兰尺寸
     （mm）

有效截面
     （m2）

膨胀比
     （m）

载频
     （Hz）

适用风量（m3/h）

6m/s

8m/s

10m/s

12m/s

1

1600

800*500

0.4

520*230

0.093

4.26

596

2000

2660

3330

4000

2

1600

800*600

0.48

510*370

0.139

3.91

507

3000

4000

5000

6000

3

1600

1000*600

0.60

700*370

0.186

3.17

480

4000

5330

6670

8000

4

1600

1000*800

0.80

770*400

0.231

3.16

420

5000

6660

8320

10000

5

900

1200*800

0.96

700*550

0.278

3.13

380

6000

8000

10000

12000

6

900

1200*1000

1.20

780*630

0.372

3.20

339

8000

10660

13340

16000

7

900

1500*1000

1.50

1000*630

0.463

3.29

430

10000

13320

16640

20000

8

900

1500*1400

2.10

1000*970

0.695

3.07

513

15000

20000

25000

30000

9

900

1800*1400

2.52

1330*970

0.828

2.73

470

20000

26700

35400

40000

10

900

2000*1800

3.60

1500*1310

0.890

2.59

393

30000

40000

50000

60000


注：1、若需要更大规格的消声器，可按国家标准风管所列法兰尺寸设计制造；

2、镀锌钢板风管法兰宽度按2002年规范制作，玻镁风管法兰宽度按50mm制作；

3、为了同用户的安装尺寸保持一致，若用户没有注明，法兰不打孔。
